概览：工作流程和功能

信号分析软件imc FAMOS为工程师们提供了多种专业工具，从浏览和分析测量数据、自动执行测量程序和复杂任务—从数据导入到生成测试报告。

在全球各地，从汽车开发到风力发电等制造工业，imc FAMOS帮助人们了解他们的测试数据，提取有用信息，并归档测试结果。

管理各式各样的数据格式

在分析中，首要也是艰巨的任务就是载入测量数据。因此，imc FAMOS可支持大量流行的数据格式，如： EXCEL、二进制、ASCII码、MATLAB和其它多种格式。对于文本或ASCII文件，imc FAMOS提供ASCII导入向导，可轻松引导您完成必要的格式和滤波器设置。

您也可以使用所含的imc FAMOS 文件助手来创建导入新的或未知的数据格式，或者让我们为您建立。

提取文件过滤器

• ASAM-ODS ATFXML格式的导入导出。数据来自不同的元信息，出现在新的用户自定义的测量通道属性中。

• 导入总线数据、DBC文件：CAN总线(ASCII, MDF, imc 设备)的日志文件可与DBC文件一同打开。文件中所有通道可自动提取。替代DBC文件， imc设备的设置可以用cba文件打开。同样，imc FAMOS也能处理来自*.raw文件的嵌入提取指令。

• 导入视频文件

imc FAMOS数据显示

imc FAMOS软件其中一个显著的功能是测量数据的显示。综合的曲线管理器可配置曲线视窗以 2D、3D显示，多样曲线图、数值，表格显示等。通过拖曳方式在曲线视窗上添加曲线，浮标功能，放大或是缩小，创建标签和图例仅是imc FAMOS的一部分功能，这些功能使得imc FAMOS对于测试和试验任务来说是不可或缺的工具。

概述

1. 1D显示为单值，单个测量表格，棒图


2. 2D显示为y/t,X/Y，复合Y-轴显示

3. 3D显示为雨流图，云图等


4. 带有放大和测量光标的导航栏

5. 可选曲线的线型、粗细的颜色


6. 在一个视图上可选 多个轴和曲线


7. 工具栏显示

8. 协议窗口


9. 在曲线上自动事件标签


10. 大批数据组提供快速导航的总览窗口


11. 分配时间戳到任意曲线窗口和表格数据上


12. 传送图表到任意的办公软件上

多种显示图形

在imc FAMOS中显示和比较数据

为了同时查看和比较测量组，imc FAMOS是一个理想的工具。完整、多个通道的测量数据组通过简单按钮载入和显示。简单定义想要重叠的哪条曲线 ，通过测试组导航以及放置参考曲线。例如，如上图示，可快速及简单地评估测试车辆。

典型应用

1. 比较在相同条件下的驾驶测试和参考测试

2. 机械的诊断可通过比较振动数据和参考测量数据

3. 材料的疲劳测试可通过比较应变测量数据

4. 在任何运用中比较测试和测量数据组

在imc FAMOS中显示和比较数据

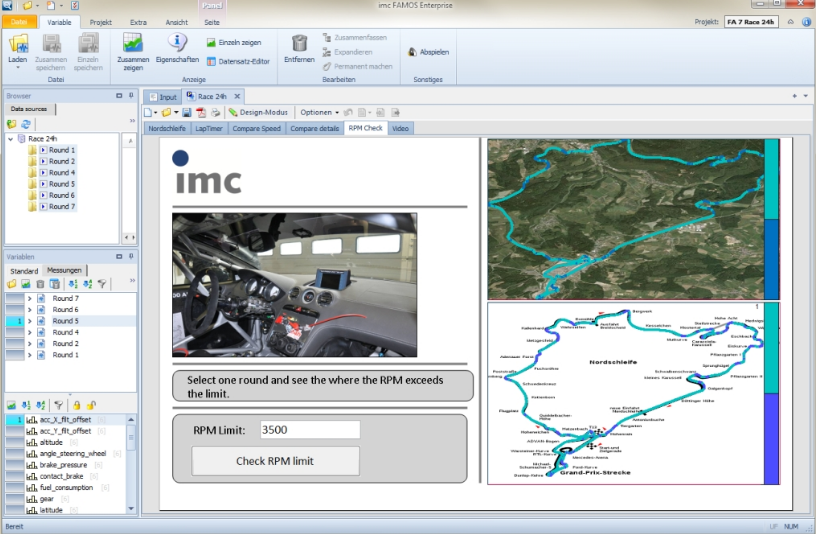

面板页可用于显示和载入测量数据。在imc FAMOS中，有可能使用一个单独的面板页或是同时使用多个页面。在单独的页面上，可以安排多样不同的显示元素，典型的显示如曲线窗口，表格和文本框。也可利用激活的输入元素如功能按钮和文本输入块等，这些激活元素能够触发程序执行或是直接链接到imc FAMOS的变量上（数据链接）。

保存和重复调用面板

一旦创建特定面板页，您可以方便地保存并可在未来的测量工程中再次使用。所设计的面板可在执行过程后载入以及自动或手动填入真实的数据。可使用输入框和按钮，打印数据报告并保存为PDF，PNG或是BMP格式等。

imc FAMOS的数据分析功能

使用imc FAMOS，可快速而轻松地处理大批量数据，并利用常见的数学符号生成运算过程。为了实现这个目的，imc FAMOS提供了丰富的数学运算，统计和分析函数。对每一个函数来说，均提供了帮助提示，计算结果报告可简单用鼠标来获得。

操作简单！

1. 从变量列表中拖拽数据到指定要求的函数上

2. 自动函数功能提示

3. "运行"产生的结果，可作为新变量使用

4. 曲线能够显示在不同线型中

在测量分析和计算的所有领域中选择数以百计的综合函数。

亮点：

1. 大批数据组也可高效处理分析

2. 所有函数均有公式助手

3. 语法简单和集成的公式帮助

4. 任何大小的输入历史

5. 分级常用列表

6. 变量可统一分组，例如共同计算和比较

特殊要求提供支持

扩展函数功能选项

1. 阶次跟踪分析

2. 依据DIN 45667标准的雨流计数分析

3. 特殊的频谱分析

4. ASAM ODS授权使用

5. 扩展影音功能

6. 扩展文件访问等

7. 滤波器设计

8. 影像套件

imc FAMOS自动图形编辑界面

通过 sequences自动完成

提高测试效率，并自动执行常规任务。imc FAMOS所有功能均可通过函数指令操作自动完成并集成到完成后的程序段中。

1. 无需编程知识

2. 简单拖曳操作

3. 组合独立功能到程序段中

4. 条件，循环语句和查询可被集成

5. 集成自编译DLL文件

6. 程序段可单步执行

7. 所有功能可通过程序完成——从载入数据到报告生成

imc FAMOS图形化编译（GUI）——界面编辑器

1. 用户界面设计可用图形元素完成，如按钮，开关，输入框，文本和图形等

2. 激活的操作元素简单链接到imc FAMOS的变量上

3. 菜单目录和按钮通过程序段响应

4. 实际默认设置在的“自动”选项

5. 用户界面设计丰富多样的选择

6. 设计用户自己的程序段交互操作界面

7. 对象监督编辑控件属性

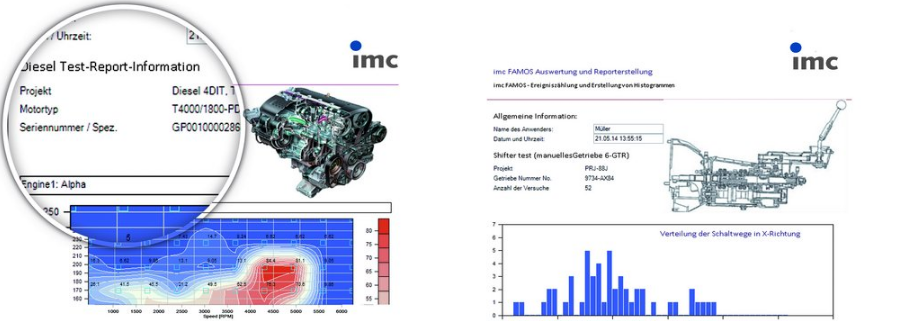

imc FAMOS记录分析结果

剪切和粘贴图形或表格能够用于一次性测试报告，但是通过省时的报告模板和报告自动更新、导出和打印，imc FAMOS可以为重复性测试提供便利。

概述

1. 通过鼠标载入任何一个测量数据到报告

2. 通过imc FAMOS Sequencer实现自动化

3. 任意可改变矢量图形的大小

4. 图形能够自由移动和缩放

5. 插入文本和图形元素如线，箭头和Logo，可自由设定不同颜色，尺寸大小和倾斜角度

6. 曲线和表格通过简单拖拽到报告中

7. 导出报告为WMF, JPG, BMP, PNG和PDF等格式
