风洞测试



风洞测试

风洞是一种空气动力学测试设备,它用于研究物体周围的气流模式并测量作用其上的空气动力。一个典型的风洞包含一个安置飞机模型的测试部分、一个位于该测试部分之前的压缩部分与稳定部分和一个位于该测试部分之后的扩散部分。位于该扩散部分的风扇提供所需的气流。这样的配置准确地模拟了飞机与气流间的相对运动。

风洞测试中的测量系统通常包 含动静力测量、压力分布测量和用于风向确定模型方向的位置测量。

风洞测试由于实验环境恶劣,我们推荐采用非接触式激光测振仪。

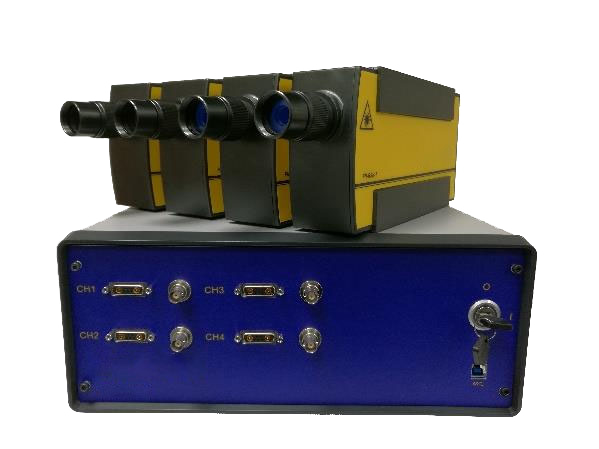

LVD-FNV-M多点激光测振仪是一套高精度的振动测量设备,该仪器采用基于多普勒原理的激光振动。

可精确地测量振动和声学信号,包括位移、速度和加速度。

LVD-FNV-M多点激光测振仪确保了测量的高分辨率和高精度。同时,该系列的测振仪具有出色的线性度,测试频带宽,最高可达 100kHz。从使用角度来说,该设备安装快速,操作简单。


系统特点

● 测量距离:0.2米-5米(可变焦镜头,使用反射膜的情况下最远可到30米)

● 极宽的速数字信号处理技术频带,最高可达100kHz

● 极高的测量分辨率,分别可达0.02µm/s/√Hz和5pm

● 解调系统采用FPGA纯数字解调系统(实时输出)

● 设计紧凑便携,光学系统和信号处理系统一体式设计


应用领域

LVD-FNV-M多点激光测振仪被广泛应用于研发和生产的各个领域中,设备安装简单快速,适用于各种测量环境,从实验室、生产现场、甚至野外测量,振动数据在短短几分钟就可以测得。

● 汽车工业:发动机、制动系统、车身部件、进排气系统等

● 声波和超声波测量:音箱设计、电动工具、家用电器的噪声测试等

● 航空航天工业:结构设计验证、材料定性、有限元模型验证

● 材料测试:裂纹探测、结构测试、材料疲劳度测试等

● 产品开发和生产:开发工具、电动机、泵、风机、齿轮箱的质量检测

● MEMS /微机电结构:频率响应的优化、振动测试和分析,动态特性测试等
