模态分析测试系统
模态分析测试系统使您可以更轻松地使用实验数据或分析数据来观察和分析机械和结构中的噪声和振动问题。使用ME'scope，您可以从机器或结构导入或直接采集多通道时间或频率数据，并对其进行后期处理。其交互式3D动画使您能够直接从采集的数据中观察来自正在运行的机器的形状，来自实际结构的共振振动和模态形状，声学形状和工程形状。
系统组成
模态激振器+加速度传感器+多通道振动采集系统+模态分析软件=模态分析测试系统
系统特点
采集前端：采用同步多功能动态信号分析系统：4/8/16/32通道模拟输入，可以支持上千通道，支持IEPE型传感器，分析频率从20Hz到100kHz可编程，并行采集，每通道一个16位ADC，
信号采集和控制软件：动态信号分析仪实现时域、频域、传递函数等数据采集的一套软件。软件采用窗口式的用户界面，用户能方便地在空白栏里对硬件进行测试参数设置，参数类型包括：通道选择、通道类型响应通道或参考通道、测试量程、自动调节量程、触发等。
加速度传感器和力锤：
推荐加速度传感器和力锤型号：
型号 | 三轴加速度传感器 | 单轴加速度传感器 | 力锤 | 激振锤 |
| 灵敏度 | 100mV/g | 100mV/g | 2.25mV/N | |
| 量程 | ±50g pk | ±50g pk | ±2224N pk | 出力110N 行程38MM |
| 频率范围 | 0.5-5000Hz | 0.5-12000Hz | DC-6.5K | |
| 温度范围 | -40~+120℃ | -40~+120℃ | ||
| 接头类型 | 1/4-28 4-Pin | 5-40Female | ||
重量 | 6克 | 8克 | 力锤重量：0.16kg |
模态分析软件：

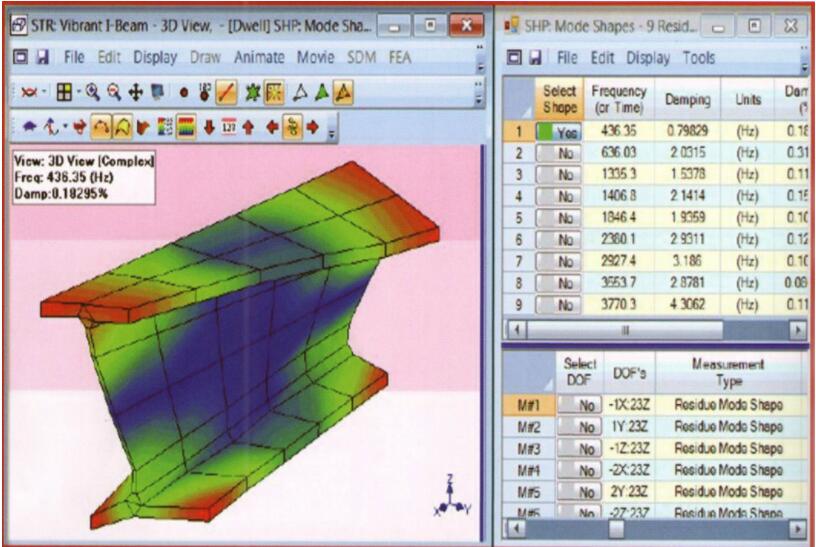

ME’ScopeVES 信号处理、模态及声学软件，主要用于分析机器与结构的振动噪声问题。可以显示被测物体的实际工作形态（ODS）、模态、声学分布形态和工程数据的形态等；模块化结构便于用户根据自己的需要选择合适的产品；强大的图形显示、结构编辑、数据处理及动画显示功能；界面友好，操作方便；软件的开放性好，能够与全球的多家厂商的硬件兼容；主要应用的领域：建筑桥梁、汽车制造、钢铁、冶金等。
